摘要
Q41F美标法兰球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。按美国标准设计，制造，生产、检测的阀门叫做美标阀门。

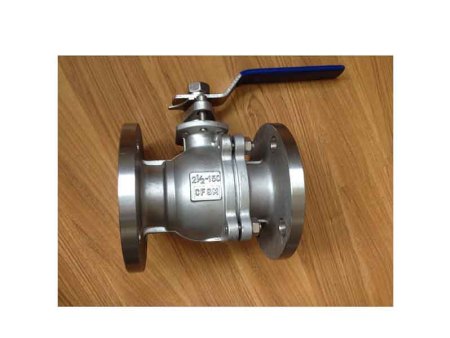

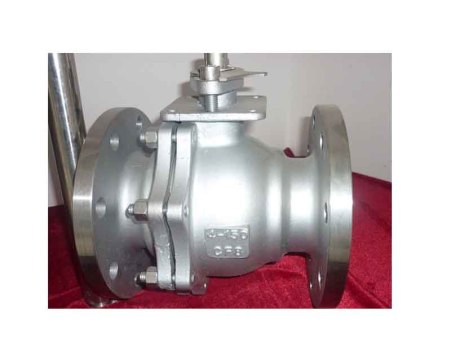

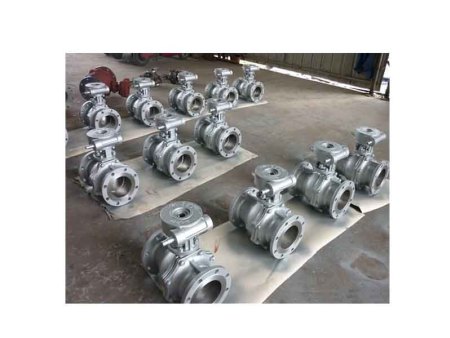

产品介绍
产品名称： 美标法兰球阀 产品型号： Q41F 公称通径： DN15～DN600 结构形式： 球形 公称压力： 150LB-1500LB 连接方式： 法兰 适用温度： -20～+100℃～+550℃ 驱动方式： 手动、蜗轮、气动、电动 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、蒸汽、燃气、气体及腐蚀性液体等 生产厂家： 中君阀门（上海）有限公司 产品说明
Q41F美标法兰球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。按美国标准设计，制造，生产、检测的阀门叫做美标阀门。适用于Class150~Class1500的各种管路上。美标球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。主要有API和ASME标准，ASTM是材料标准。
产品特点
①阀杆防飞出结构：当介质通过阀门，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设置一凸台结构，这样即使火灾时，填料，止推轴承被烧损或其他原因引起填料等损坏，阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触，防止介质大量从损坏的填料部位处泄露；
②防静电装置：当操作阀门时，由于球体和聚四氟乙烯等非金属材料阀座之间摩擦，会产生静电电荷并聚积在球体行。为防止产生静电火花，特在阀门上设置防静电装置，把产生的静电导出；
③防火结构：本公司浮动球阀阀座采用结构，当发生火灾时，非金属密封面材料烧毁时，金属环利用弹簧的弹力推动阀座与球体吻合密封，从而阻止火势蔓延和介质外流；
④中部法兰无外漏结构：阀体与左体的连接部位是靠垫片密封，为防止由于火灾、高温或震动等因素引起的该处密封泄露，特设计为阀体与左体金属金属接触，形成止口法兰，保证无外漏；
⑤自动泄压结构：当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化，从而出现中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门的安全。技术参数
设计标准 AP16D ANSI B16.34 法兰连接结构长度 AP16D ANSI B16.10 结构长度(焊接) AP16D ANSI B16.10 连接法兰 ANSI B16.5、B16.47 对焊端 ANSI B16.25 试验和检验 AP16D AP1598 主要部件材质
名称 WCB类 CF8类 CF3类 CF8M类 CF3M类 阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M 球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M 阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L 阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion 阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L 弹簧 3yc-7/17-49H O形圈 NBR 氟橡胶 螺柱 A193-B7 A193-B8 螺母 A194-2H A194-8 外形结构图
美标150LB外形尺寸
公称压力
PN(Class)公称通径inch L d1 D D1 D2 D6 f f2 b Z-φd H1 H2 RF BW 全通径 缩径 150LB 1/2 108 140 13 - 89 60.5 35 - 2 - 12 4-15 - 59 3/4 117 152 19 - 98 70 43 - 2 - 12 4-15 - 63 1 127 165 25 - 108 79.5 51 - 2 - 12 4-15 - 75 11/4 140 178 32 - 117 89 64 - 2 - 13 4-15 - 11/2 165 190 38 - 127 98.5 73 - 2 - 15 4-15 - 95 2 178 216 51 - 152 120.5 92 - 2 - 16 4-19 - 107 21/2 190 241 64 - 178 139.5 105 - 2 - 18 4-19 - 142 3 203 283 76 64 190 152.5 127 - 2 - 19 4-19 - 152 4 229 305 102 76 229 190.5 157 - 2 - 24 8-19 - 178 5 356 381 127 102 254 216 186 - 2 - 24 8-22 - 252 6 394 457 152 127 279 241.5 216 - 2 - 26 8-22 - 272 8 457 521 203 152 343 298.5 270 - 2 - 29 8-22 - 398 10 533 559 254 203 406 362 324 - 2 - 31 12-26 335 495 12 610 635 305 254 483 432 381 - 2 - 32 12-26 385 580 14 686 762 337 305 533 476 412 - 2 - 35 12-29 430 625 16 762 838 387 337 597 540 470 - 2 - 37 16-29 470 720 18 864 914 438 337 635 578 533 - 2 - 40 16-32 - - 20 914 991 489 387 699 635 584 - 2 - 43 20-32 590 840 24 1067 1143 591 489 813 749.5 692 - 2 - 48 20-35 700 1050 美标300LB外形尺寸
公称压力
PN(Class)公称通径inch L d1 D D1 D2 D6 f f2 b Z-φd H1 H2 RF BW 全通径 缩径 300LB 1/2 140 140 13 - 95 66.5 35 - 2 - 15 4-15 - 59 3/4 152 152 19 - 117 82.5 43 - 2 - 16 4-19 - 63 1 165 165 25 - 124 89 51 - 2 - 18 4-19 - 75 11/4 178 178 32 - 133 98.5 64 - 2 - 19 4-19 - - 11/2 190 190 38 - 156 114.5 73 - 2 - 19 4-22 - 95 2 216 216 51 - 165 127 92 - 2 - 23 8-19 - 107 21/2 241 241 64 - 190 149 105 - 2 - 26 8-22 - 142 3 283 283 76 64 210 168.5 127 - 2 - 29 8-22 - 152 4 305 305 102 76 254 200 157 - 2 - 32 8-22 - 178 5 381 381 127 102 279 235 186 - 2 - 35 8-22 - 252 6 403 457 152 127 318 270 216 - 2 - 37 12-22 - 272 8 502 521 203 152 381 330 270 - 2 - 42 12-25 - 398 10 568 559 254 203 445 387.5 324 - 2 - 48 16-29 335 495 12 648 635 305 254 521 451 381 - 2 - 51 16-32 385 580 14 762 762 337 305 584 514.5 413 - 2 - 54 20-32 430 625 16 838 838 387 337 648 571.5 470 - 2 - 58 20-35 470 720 18 914 914 432 337 711 628.5 533 - 2 - 61 24-35 - - 20 99 991 483 387 775 686 584 - 2 - 64 24-35 590 840 24 1143 1143 591 483 914 813 692 - 2 - 70 24-41 700 1050 美标400LB外形尺寸
公称压力
PN(Class)公称通径inch L d1 D D1 D2 D6 f f2 b Z-φd H1 H2 RF BW 全通径 缩径 400LB 1/2 140 140 13 - 95 66.7 35 - 6.4 - 14.5 4-15 - 59 3/4 152 152 19 - 117 82.5 43 - 6.4 - 16 4-19 - 63 1 165 165 25 - 124 88.9 51 - 6.4 - 17.5 4-19 - 75 11/4 178 178 32 - 11/2 190 190 38 - 156 114.3 73 - 6.4 - 22.5 4-22 - 95 2 216 216 51 - 165 127 92 - 6.4 - 25.5 8-19 - 107 21/2 241 241 64 - 3 283 283 76 64 4 305 305 102 76 254 200 157 - 6.4 - 35 8-26 - 178 5 381 381 127 102 6 403 457 152 127 318 269.9 216 - 6.4 - 41.5 12-26 250 300 8 502 521 203 152 381 330.2 270 - 6.4 - 18 12-29 294 374 10 568 559 254 203 445 387.3 324 - 6.4 - 54 16-32 370 445 12 648 635 305 254 520 450.8 381 - 6.4 - 57.5 16-35 420 515 14 762 762 337 305 585 514.3 413 - 6.4 - 60.5 20-35 460 550 16 838 838 387 337 650 571.5 470 - 6.4 - 63.5 20-39 505 615 18 914 914 432 337 20 991 991 483 387 775 685.8 584 - 6.4 - 70 24-42 630 810 24 1143 1143 591 483 915 812.8 692 - 6.4 - 76.5 24-48 825 1010 美标600LB外形尺寸
公称压力
PN(Class)公称通径inch L d1 D D1 D2 D6 f f2 b ZZ-φd H1 H2 RF BW 全通径 缩径 600LB 1/2 165 165 13 - 95 66.5 35 - 6.4 - 15 4-15 - 59 3/4 191 191 19 - 118 82.5 43 - 6.4 - 16 4-19 - 63 1 216 216 25 - 124 89 51 - 6.4 - 18 4-19 - 75 11/4 229 229 32 - 133 98.5 64 - 6.4 - 21 4-19 - - 11/2 241 241 38 - ,, , , , , 156 114.5 73 - 6.4 - 23 4-22 - 95 2 292 292 51 38 165 127 92 - 6.4 - 26 8-19 - 107 21/2 330 330 64 51 190 179 105 - 6.4 - 29 8-22 - 178 3 356 356 76 64 210 168.5 127 - 6.4 - 32 8-22 - - 4 432 432 102 76 273 216 157 - 6.4 - 38 8-25 - - 6 559 559 152 127 356 292 216 - 6.4 - 48 12-29 250 300 8 660 660 200 152 419 349 270 - 6.4 - 56 12-32 294 374 10 787 787 248 200 508 432 324 - 6.4 - 64 16-35 370 445 12 838 838 298 248 559 489 381 - 6.4 - 67 20-35 420 515 14 889 889 327 298 603 527 413 - 6.4 - 70 20-38 460 550 16 991 991 375 327 686 603 470 - 6.4 - 77 20-41 505 615 18 1092 1092 432 327 743 654 533 - 6.4 - 83 20-45 630 810 20 1194 1194 483 375 813 724 584 - 6.4 - 89 24-45 - - 美标900LB外形尺寸
公称压力
PN(Class)公称通径inch L d1 D D1 D2 D6 f f2 b ZZ-φd H1 H2 RF BW 全通径 缩径 900LB 2 368 368 47 38 216 165.1 92 - 7.92 - 38.5 8-26 - - 3 381 381 73 57 244 190.5 127 123.82 7.92 - 41.5 8-29 191 259 4 457 457 98 73 292 234.5 157 149.22 7.92 - 44.5 8-32 216 297 6 610 610 146 121 381 317.5 216 211.12 7.92 - 50 12-32 270 360 8 737 737 190 146 470 393.7 270 269.88 7.92 - 63.5 12-39 322 394 10 838 838 238 180 545 459.5 324 323.85 7.92 - 70 16-39 420 502 12 965 965 282 238 610 533.4 381 381.00 7.92 - 79.5 20-39 470 572 14 1029 1029 - - - - - 419.10 11.13 - 86 20-42 510 675 16 1130 1130 - - - - - 469.90 11.13 - 89 20-45 600 762 18 1219 1219 - - - - - 533.40 12.7 - 102 20-51 700 866 20 1334 1334 - - - - - 584.20 12.7 - 108 20-54 720 894 美标1500LB外形尺寸
公称压力
PN(Class)公称通径inch L d1 D D1 D2 D6 f f2 b ZZ-φd H1 H2 RF BW 全通径 缩径 1500LB 2 368 368 47 47 216 165.1 124 95.25 7.92 - 38.5 8-26 126 217 3 470 470 73 73 267 203.2 168 136.92 7.92 - 48 8-32 191 259 4 564 564 98 98 311 245.5 194 161.92 7.92 - 54 8-35 216 297 6 705 705 146 146 394 317.5 248 211.12 9.52 - 83 12-39 296 365 8 832 832 190 190 483 393.7 318 269.88 11.13 - 92 12-45 378 475 10 991 991 238 238 565 482.6 371 323.85 11.13 - 108 12-51 495 578 12 1130 1130 282 282 675 571.5 438 381.00 14.27 - 124 12-54 542 696 14 1257 1257 - - 826 635 489 419.10 15.88 - 133.5 16-61 590 761 16 1384 1384 - - 915 704.5 546 469.90 17.48 - 146.5 16-67 670 831 20 1664 1664 - - 1170 990.6 673 584.20 17.48 - 178 16-80 750 950
